Главная \ Продукция \ Горизонтально-расточные станки с ЧПУ

ALTADO - Горизонтально-расточные станки с ЧПУ

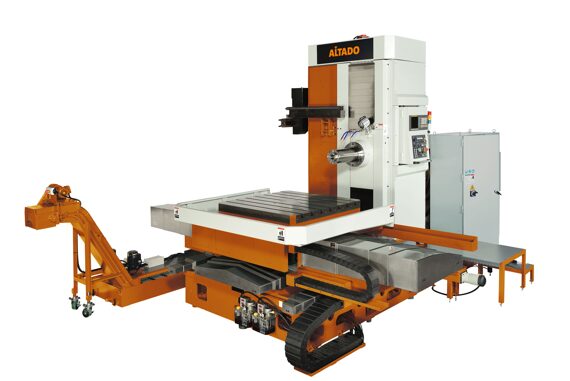

Горизонтально-расточные станки с ЧПУ в исполнении с поворотным столом и неподвижной колонной


Параметр

2610M1/M2/M3

2635M



Перемещение

поперечное перемещение стола (X), мм

1500/2000/3000

2000/3000

вертикальное перемещение бабки (Y), мм

1500/1800/2000

1800/2000

 продольное перемещение стола (Z), мм

1100/1300/1500

1300/1500

Стол

размер, мм

1250х1400
1400x1600
1600x1800

1400х1600
1600x1800

нагрузка, кг

6500/8500/10000

8500/10000

Шпиндель

вылет (ось W), кг

600

700

диаметр, мм

110/215

135/215

двигатель (постоянный/30мин), кВт

18/22 (FANUC)

37/45 (FANUC)

максимальный момент, Нм

880 (FANUC)

2150 (FANUC)

скорость вращения, об/мин

5-2000

ЧПУ

 FANUC/SIEMENS/HEIDENHAIN

Горизонтально-расточные станки в исполнении с подвижным столом или колонной по оси Z в совокупности с применением ZF редуктора позволяют производить силовую обработку по литью. Для многоосевой обработки возможно специальное исполнение станка с диаметром ползуна 250мм и системой автоматической смены головок. Функция контурного фрезерования поворотного стола позволяет осуществлять круговую обточку в карусельном режиме. Исполнение станка с встроенной планшайбой расширяет возможности при одновременной работе планшайбы и шпинделя на вылете (ось W+U)
Горизонтально-расточные станки с ЧПУ в исполнении с поворотным столом и подвижной колонной


Параметр

2635M



Перемещение

поперечное перемещение стола (X), мм

1500/2000/3000/4000

вертикальное перемещение бабки (Y), мм

1500/1800/2300/2800

продольное перемещение колонны (V), мм

1100/1300/1400/1700

Стол

размер, мм

1250x1400
1400х1600
1600x1800
1800x2000

нагрузка, кг

6500/8500/10000/12000

Шпиндель

вылет шпинделя (ось Z), мм

700

выдвижение пиноли (ось W), мм 350
суммарное движение Z+W, мм 1050

диаметр шпинделя, мм

135/215

диаметр выдвижной пиноли, мм 380

двигатель (постоянный/30мин), кВт

37/45 (FANUC)

максимальный момент, Нм

2150 (FANUC)

скорость вращения, об/мин

5-2000 / 5-1200(в исполнении с пинолью)

ЧПУ

 FANUC/SIEMENS/HEIDENHAIN

Горизонтально-расточные станки с ЧПУ в исполнении с продольно подвижной колонной (Floor Type)


Параметр

2635MF

2650MF



Перемещение

продольное перемещение колонны (X), мм

2000-16000

вертикальное перемещение бабки (Y), мм

2000/2500/3000/3500

Стол

размер, мм

2000x2200
2500x2500
3500x3500

нагрузка, т

15/35/50

Шпиндель

вылет (ось Z), мм

700

900

диаметр, мм

135/215

150/215

диаметр выдвижной пиноли, мм 380 380
выдвижение пиноли (W), мм 350 400
суммарное перемещение Z+W, мм 1050 1300

двигатель (постоянный/30мин), кВт

37/45 (FANUC)

45/55 (FANUC)
51/65 (SIEMENS)

максимальный момент, Нм

2150 (FANUC)

2605 (FANUC)
3410 (SIEMENS)

скорость вращения, об/мин

5-1200

ЧПУ

 FANUC/SIEMENS/HEIDENHAIN

Технические характеристики станков могут быть изменены без предварительного уведомления

Опции:
МАСИ, Планшайба, Оптические линейки, Подача СОЖ через шпиндель, Ограждение зоны резания, Кабина оператора, Устройство обмера заготовки и контроля инструмента, другие опции по запросу.
Для моделей серии 2610М исполнение станка с симметричным расположением шпиндельного узла (между стойками колонны).
